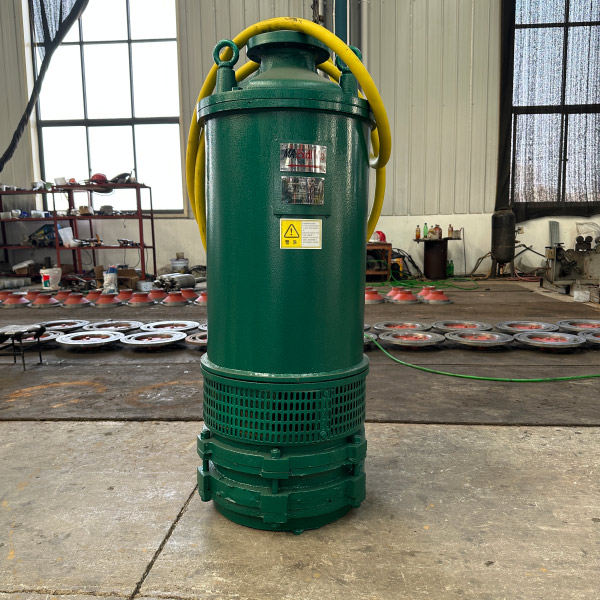

矿用风动潜水泵内部结构
发布时间：2023-04-10 15:09:49
矿用风动潜水泵也被称为矿用风泵或风动潜水泵，是一种以压缩空气作为动力的矿用潜水泵型号，主要由气马达、泵体及过流三大部分组成。下面一起来了解下矿用风动潜水泵内部结构有哪些吧。
1、气动马达部分∶由转子，叶片，气缸，壳体，上，下气缸盖，顶盖等部分组成。转子上有五条分布均匀的径向槽，槽内配用叶片，上，下汽缸盖上各有一只吹气眼，风泵启动时，高压气从吹气眼将槽内叶片吹开，同时大量高压气从主风道进入气缸，推动叶片，驱使转子旋转作功。在壳体下方留有密封腔，腔内使用密封圈将气，水隔开。密封圈采用弹簧密封，并利用气，水的压力，使密封圈内涨，增强密封效果。
2、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
3、过流部分：由水轮、涡壳、泵盖、泵座等组成。水轮装在蜗壳内腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入涡壳出水涡道，顺出水管排出。
以上便是小编整理的矿用风动潜水泵内部结构的相关介绍，希望上述内容能够帮助到大家。想要了解更多的相关内容欢迎大家继续关注我们的网站。
